5＂MFE地层测试器

一、工作原理及用途

多流地层测试器是用于钻柱地层测试的井下测试工具。它是钻柱将工具送入井下测试地层、加压、延时，而封隔器坐封，待测试层与井眼的上部或下部隔离，然后打开多流测试阀，让地层流体进入测试管柱（管柱中可加垫层，即液垫或氮气、液体垫层。为了使地层流体进入测试管柱，地层压力应大于垫层压力）。通过钻柱多次上提下放操作，就可多次地打开和关闭多流测试器的测试阀，井下的压力计就直接记录下被测试层温度和压力变化曲线。取出工具之后，可在取样器中获得最终流动期的地层流体样品。

3-3／4＂和98多流测试器用于5＂～7-5／8＂套管井的单封以及双封跨隔测试。通过相应部件替换还可用于4-1／2＂～7-5／8＂裸眼井的单封和双封跨隔随钻中途测试。5＂多流测试器用于8-5／8＂～13-3／8＂套管井的单封以及双封跨隔测试。通过相应部件替换还可用于7-5／8＂～12-1／4＂裸眼井的单封和双封跨隔随钻中途测试。

整套测试工具均借助于钻杆的上、下运动来操作和控制井下工具的各种阀，具有具有操作方便、动作灵活可靠，地面显示清洗等特点。测试时在地面可以比较容易的观察和判断井下工具所处的位置，获得任意次开井流动和关井测压期。

二、管柱结构和特点

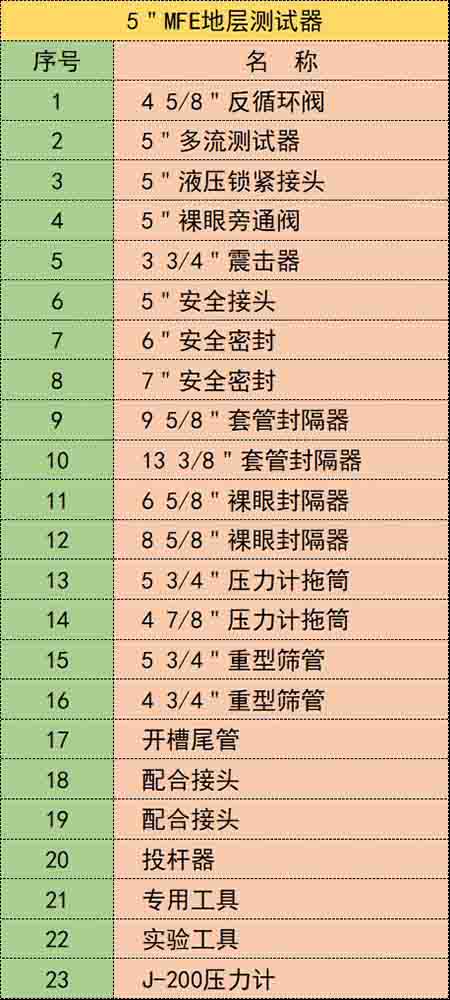

本套测试系统的贯串，由反循环阀、多流测试阀、液压锁紧接头、裸眼旁通、震击器、安全接头、安全密封、封隔器、裸眼封隔器、BT旁通、套管旁通、选层锚、压力计托筒、重型筛管、开槽尾管、投杆器、专用工具等部件组成。
